Kodėl verta rinktis DiMTeq DN-510
-
Automatizuotas nesting ciklas be prastovų
DN-510 sukurta didesniam našumui: automatinis pakrovimas, frezavimas/gręžimas ir iškrovimas vyksta vienu srautu, o pagal poreikį galima integruoti ir automatinį ruošinių ženklinimą (pre-labeling). -
„Dust-free“ darbo principas – švaresnė gamyba
Procesas suprojektuotas taip, kad po apdirbimo ruošinių paviršiai, grioveliai ir zona aplink stakles išliktų tvarkingesni, su minimaliai pastebimomis dulkėmis. -
9 kW ATC suklys ir gręžimo mazgas – kai reikia universaliai

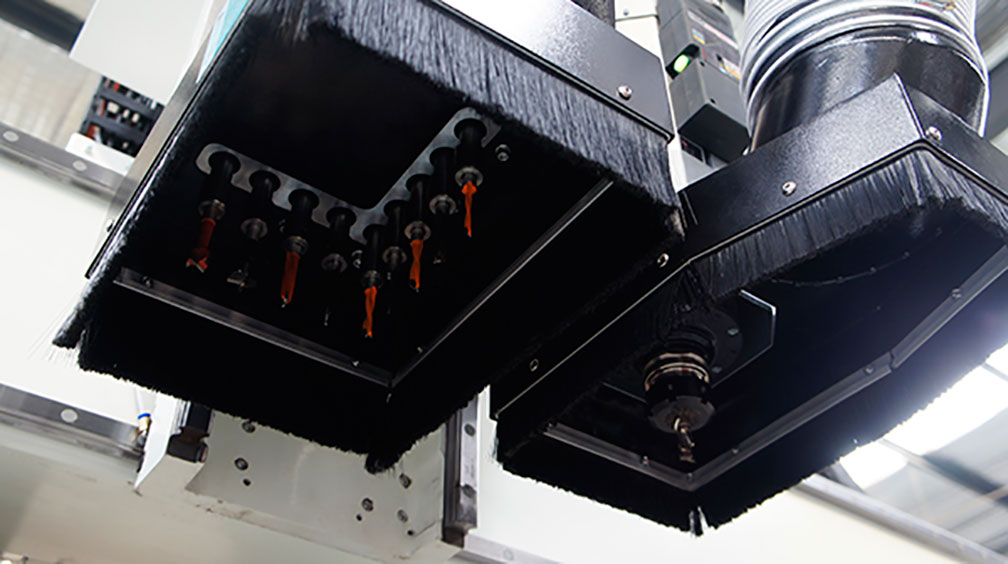

Itališkas aukšto dažnio ATC suklys (9 kW) kartu su vertikaliu gręžimo mazgu leidžia vienu ciklu atlikti pagrindines nesting operacijas – nuo kontūrų frezavimo iki gręžimų baldinių detalių gamyboje. -
Greitis, kuris palaiko serijos tempą
Didelis judėjimo ir darbinis greitis, taip pat greitas pakrovimo/iškrovimo režimas padeda išlaikyti stabilų našumą, kai apimtis didelė ir svarbus ciklo laikas. -
Stabilus tvirtinimas ir patikima pavara
Dvigubo sluoksnio vakuuminis stalas ir galingas vakuumas užtikrina patikimą plokščių laikymą, o pramoninė pavara (krumpliastiebis/dantratis XY ir rutulinis sraigtas Z) orientuota į stabilų, pakartojamą darbą. -
Patogus valdymas ir automatinė įrankio kontrolė
Itališka valdymo sistema, karuselinio tipo įrankių magazinas bei automatinis įrankio jutiklis leidžia dirbti sklandžiai ir sumažina rankinių veiksmų kiekį kasdienėje gamyboje.
DiMTeq DN-510 – aukštesnio automatizacijos lygio CNC nesting sprendimas plokštinių baldų gamybai (spintos, korpusiniai baldai, durys ir pan.), kai norisi daugiau pralaidumo, mažiau rankinio darbo ir tvarkingesnės, „dust-free“ darbo aplinkos. Konstrukcija paremta pramoniniais komponentais – nuo itališko valdymo ir ATC suklio iki patikimos pavaros, vakuuminio stalo ir automatinės įrankio kontrolės, kad rezultatas būtų stabilus kiekvieną dieną.
Didelis darbinis plotas ir našumas
DN-510 – aukšto automatizacijos lygio nesting sprendimas su automatiniu užkrovimu ir nukrovimu. Visas ciklas (pakrovimas → nesting → gręžimas → nukrovimas) vyksta automatiškai, todėl išlaikomas maksimalus našumas ir minimalios prastovos.
Darbinis plotas gali būti parenkamas pagal kliento poreikius (skirtingi stalo dydžiai pagal gamybos užduotis).
Staklių judėjimo parametrai pritaikyti serijai:
- Maks. judėjimo greitis: 80 m/min
- Maks. darbinis greitis: 25 m/min
- Užkrovimo / nukrovimo greitis: 15 m/min
9 kW ATC suklys + gręžimo mazgas – pilnam plokščių apdirbimui

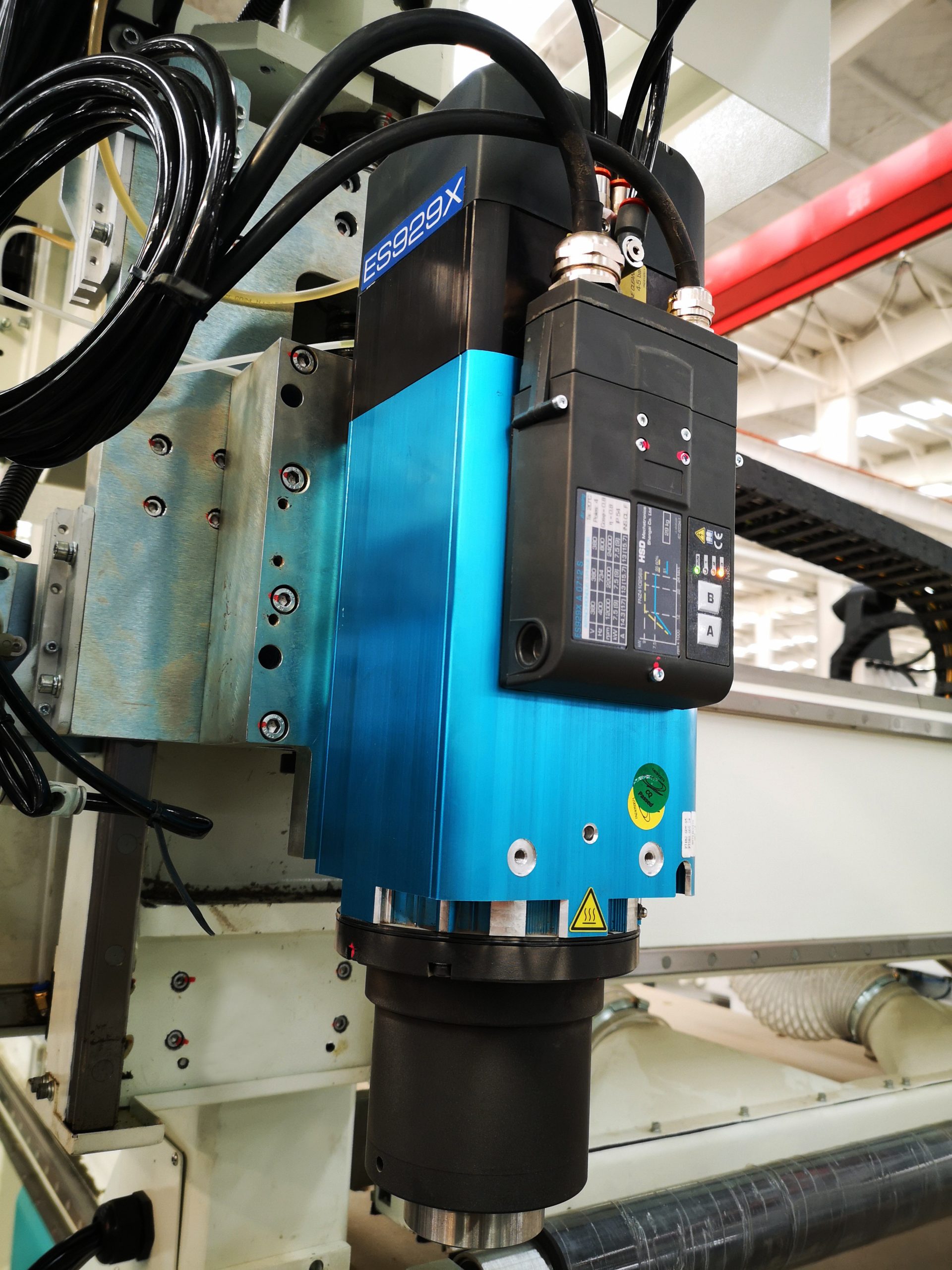

Staklėse montuojamas italų 9 kW ATC suklys arba Hiteco 9.5 kW su iki 24 000 aps./min., o gręžimo mazgas skirtas tipinėms baldinių detalių operacijoms.
Komplektacijoje numatyta:

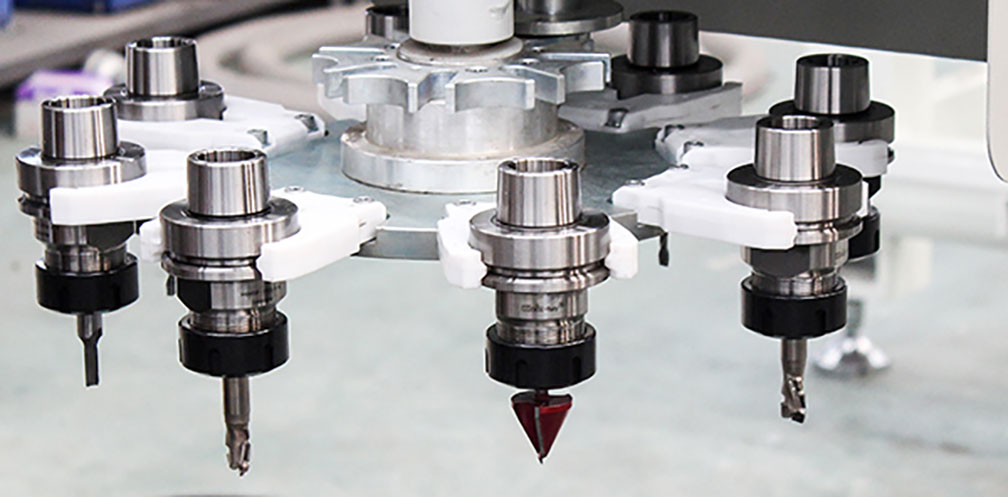

- Karuselinio tipo įrankių laikiklis: 8 vietos
- Automatinis įrankio jutiklis
Vakuuminis stalas ir „dust-free“ darbo principas

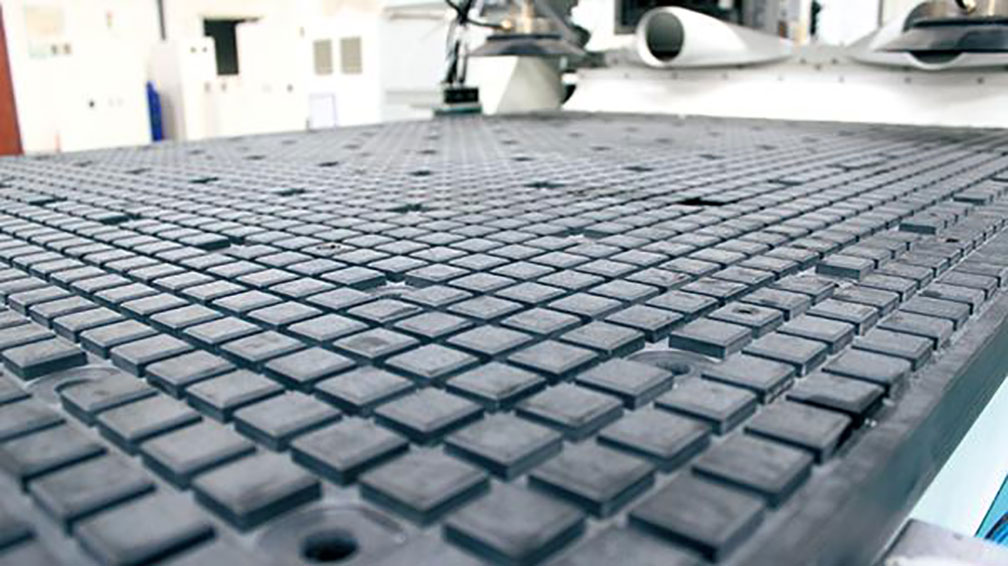

DN-510 turi dvigubo sluoksnio vakuuminį stalą, pritaikytą patikimam plokščių laikymui (daug skylučių geresniam prisisiurbimui ir mažesniems ruošiniams). Vakuumą užtikrina 2 vnt. 5,5 kW Becker siurbliai.
Taip pat išskiriama „dust-free“ koncepcija: po apdirbimo ruošinių paviršius (įskaitant griovelius) ir zona aplink stakles išlieka švaresnė, be akivaizdžių dulkių sankaupų.
Patikimi komponentai pramoninei eksploatacijai
DN-510 komplektuojama pramoniniais mazgais stabilumui ir pakartojamumui:
- OSAI valdymo sistema (Italija)
- YASKAWA servovarikliai, SHIMPO reduktorius (Japonija)
- THK kreipiančiosios (Japonija)
- Delta dažnio keitiklis, Siemens / Schneider elektros komponentai (pagal komplektaciją)
Konfigūracijos ir papildomos opcijos

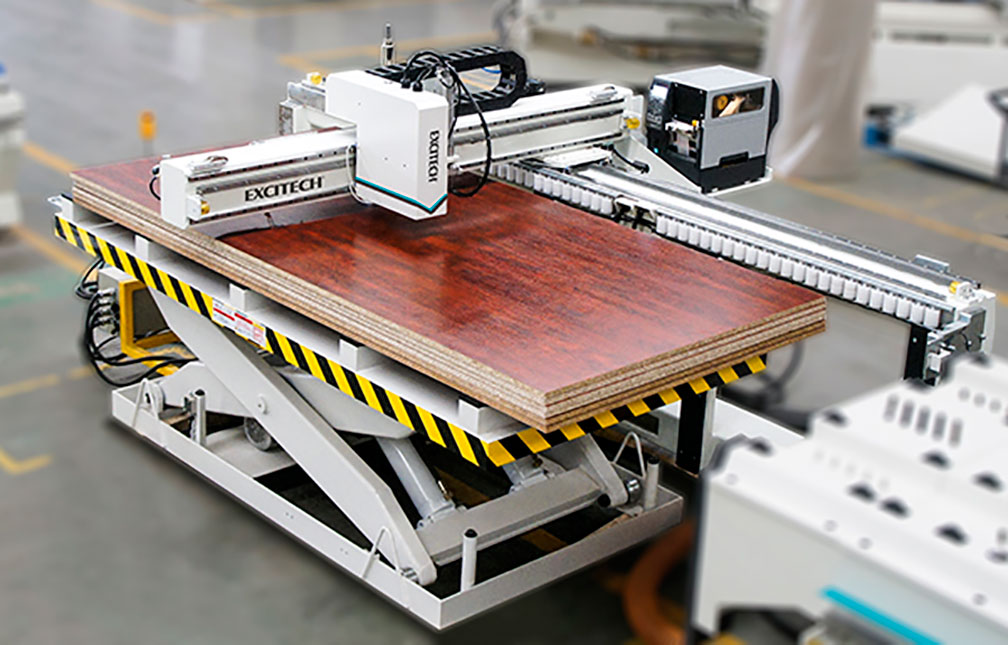

DN-510 gali būti komplektuojama su automatiniu pre-labeling (automatinis ženklinimas pagal nesting brėžinį) arba be jo. Taip pat numatomos opcijos, tokios kaip stalo voleliai, didesnis apsauginis gaubtas, šviesos barjeras ir apsauginės tvorelės.
Kam šios staklės tinkamiausios?
Šios CNC nesting staklės skirtos gamintojams, kuriems reikia stabilaus, našaus ir automatizuoto plokščių apdirbimo su minimaliu rankiniu darbu.
Baldų gamintojams
Tinka korpusinių baldų, spintų, panelinių baldų detalių gamybai, kai svarbus tempas ir vienodas rezultatas serijose.
Durų ir plokštinių gaminių gamintojams
Sprendimas, kai viename cikle reikia atlikti nesting apdirbimą ir gręžimus, išlaikant stabilų srautą.
Cechams, kurie nori sumažinti rankinį darbą ir prastovas
Automatinis užkrovimas/nukrovimas ir centralizuotas valdymas padeda organizuoti gamybą efektyviau, ypač kai užsakymų apimtis didelė.
Gamybai, kur svarbi tvarka ir švaresnė darbo aplinka
„Dust-free“ darbo principas naudingas ten, kur norisi mažiau dulkių ant detalių ir mažiau valymo tarp operacijų.
Produkto Video
DN-510 CNC nesting staklių darbo demonstracija su automatiniu užkrovimu ir nukrovimu.
| Darbinis plotas | 2800 x 2100mm, 3100 x 2100mm, 4200 x 2100mm, Kiti dydžiai |
|---|---|
| Valdiklis | Italy OSAI valdymo sistema |
| Maksimalus judėjimo greitis | 80 |
| Maksimalus darbinis greitis | 25 |
| Suklys | 9 kW HSD (Italy), Hiteco 9.5 kW |
| Įrankių keitiklis | 8 pozicijos, Karuselinio tipo |
| Dažnio keitiklis | Delta MS300 |
| Servo pavaros | YASKAWA |
| Reduktorius | Japan SHIMPO |
| Kreipiančiosios | Japan THK |
| Elektriniai komponentai | Schneider, Siemens |
| Stalo tipas | Dvigubo sluoksnio vakuuminis stalas |

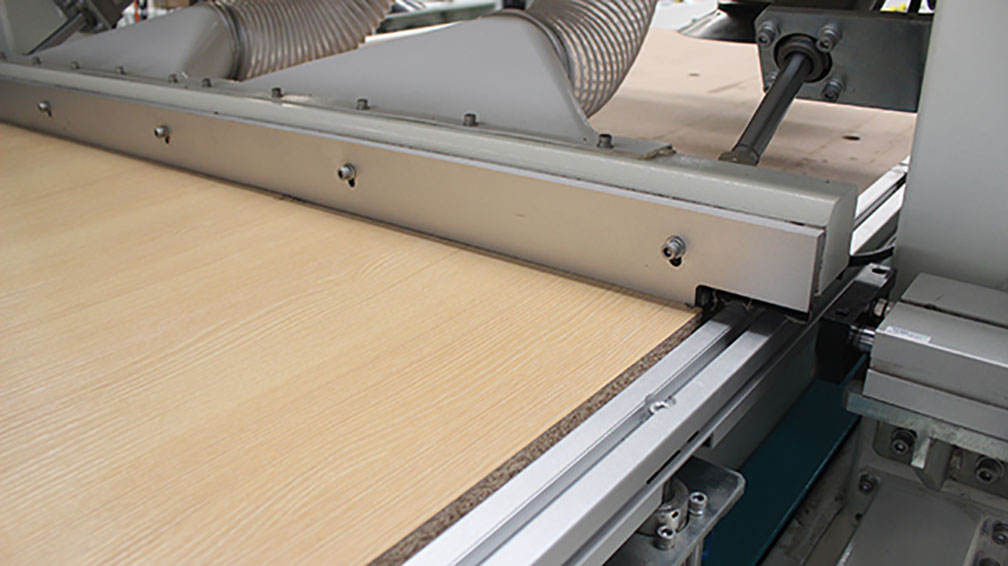

| Bazavimo cilindrai | X2Y3 |
| Vakuuminis siurblys | 2 × 5.5 kW Becker (VTLF250) |
| Valdymo programos (kodas) | G kodas |
| Valdymo pultas | Su ratuku |
| Įrankio matavimas | Automatinis |
